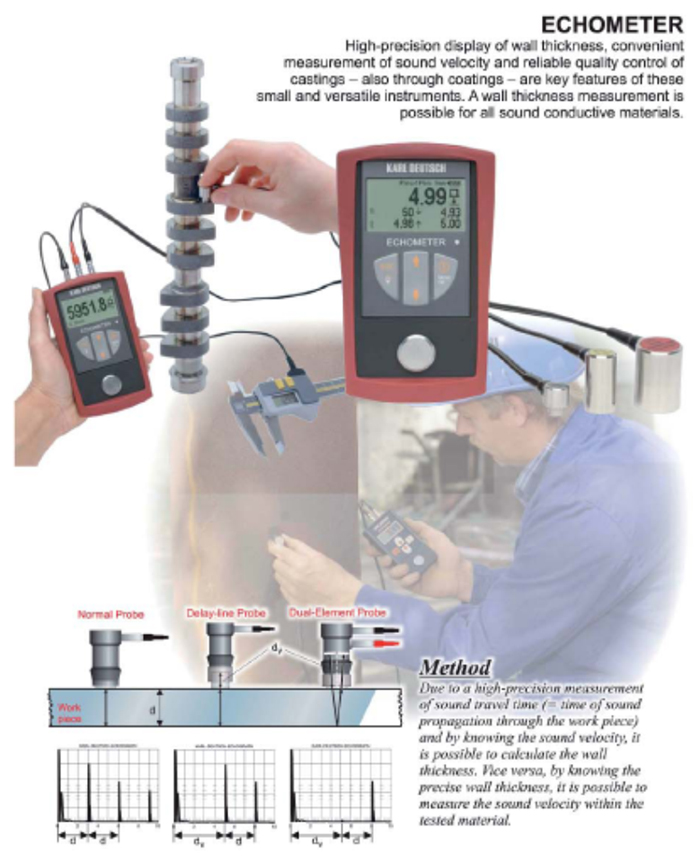

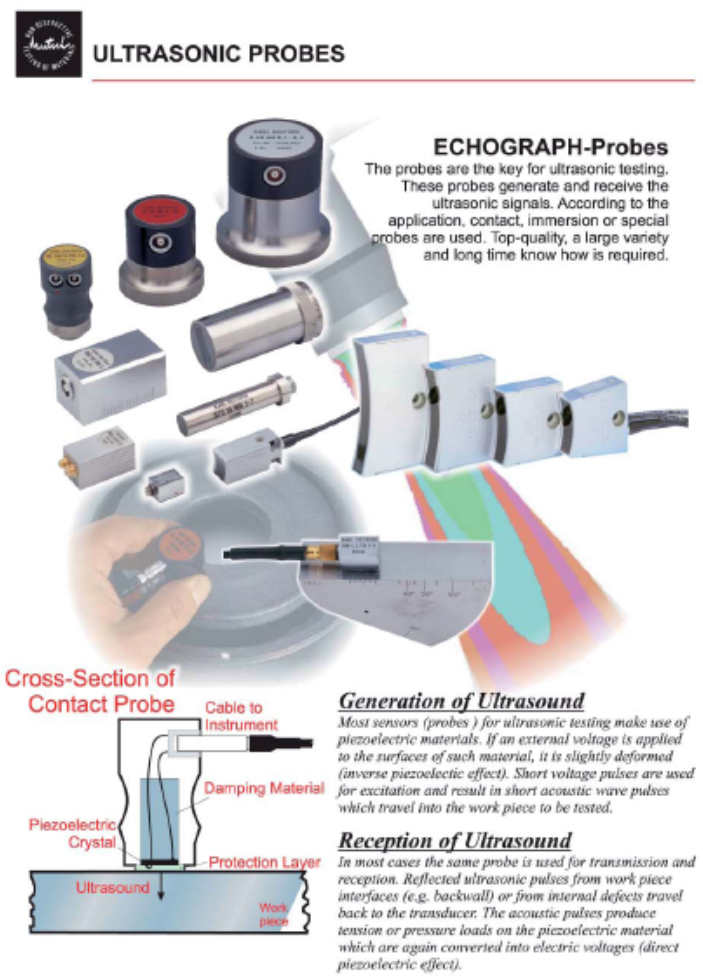

| 초음파 탐상 시험 |
| - 초음파 탐상은 시험체 내부 결함 검출에 주로 이용되며 시험체에 초음파를 전달하여 내부에 존재하는 불연속부 즉, 균열, 가공, 개재물 혼입 등과 같은 SRJT으로부터 반사되어 돌아온 초음파 에너지량들을 분석하여 불연속의 위치 및 크기를 알아내는 검사 방법이다. |
| |
|
|
 모델명 |
: |
ECHOGRAPH 1090 |
|
| 입력전원 |
: |
80~264VAC, 47~62Hz |
|
| 측정범위 |
: |
Gate start |
|
| 측정단위 |
: |
Selectable mm, inch |
|
| 기자력 |
: |
5.45kg 이상 |
|
| 사용시간 |
: |
13시간 |
|
| 크기 |
: |
(W×D×H) 166×201×50mm |
|
| 무게 |
: |
1.6kg |
|
| |
|
|
|
|
| |
 |
 |
| |
 |
 |
| |
|
| 적용 |
: |
전기적 전도재료의 표면 균열 측정 |
|
| 측정원리 |
: |
AC electrical potential drop method |
|
| 크기 |
: |
83×151×35mm |
|
| 무게 |
: |
225g |
|
| 전원 |
: |
AA사이즈(망간)의 2×1.5V 알카리-망간 전지
2×1.2V Nicd 또는 NIMH 축전지 배터리 사용
배터리 잔량 표시기능 |
|
| 작동시간 |
: |
약 11.5시간 (알카리-망간 전지 경우) |
|
| 데이터 저장 |
: |
1회당 약 3850개의 수치 저장 가능
각 회별 통계적 수치 표현 가능 (최소값, 최대값, 평균치, 표준편차) |
|
| 측정범위 |
: |
철금속 0~99.3mm / 비철금속(알루미늄, 구리, 황동) 0~12mm |
|
| 정확도 |
: |
- 두 지점 측정치 보정수
- 강 자성(ferromagnetic)계 : 3~15%
- 오스테나이트(austenitic)계 : 3~25%
- 직렬인터페이스
- RS232C KARL DEUTSCH 프린터
- PC (4800 bauds, 8 data bits, 1 stop bit, no parity bit)
- USB |
|
| |
|
|
| |
 |
 |
| IIW Type 1 Calibaration Block |
|
Specification : AWS D1.1/D1.1M
Calibration Function :
Straight Beam : distance, amplitude,
resolution, horizontal linearity.
Angle Beam : sweep length, index point, sound path in wedge, sound path angle (35˚-80˚) |
|
|
|
 |
| IIW Type 2 Calibaration Block |
|
Specification : AWS D1.1/D1.1M
Calibration Function :
Straight Beam : sensitivity, distance, resolution.
Angle Beam : beam index, sound path angle, distance time base, distance sensitivity curve. |
|
|
| |
|
|
 |
| Calibration block No.1 |
|
Specification : EN12223
Calibration Function :
Calibration of shear and compression wave probes. Checking beam angle, emergent point and resolution. Calibration of time base and gain settings. |
|
|
|
 |
| Calibration block No.2 |
|
Specification : ISO 7963:1985
Calibration Function :
Small calibration block for on-site checking of miniature shear wave probe index, time base, beam angle and gain. Engraved reference mark scales from 35 to 75 degrees. |
|
|
| |
|
|
 |
| Miniature Angle Beam (ROMPAS) Calibration Block |
|
Specification : ASTM E164
Calibration Function :
Straight Beam-Distance Angle Beam-Index point, Sound path angle (30˚-70˚) |
|
|
|
 |
| DSC Distance/Sensitivity Calibration Block |
|
Specification : ASTM E164, AWS D1.1/D1.1M
Calibration Function :
Straight Beam : distance, amplitude.
Angle Beam : index point, sound path angle (45˚-70˚), distance, sensitivity. |
|
|
| |
|
|
 |
| DC Distance Calibration Block |
|
Specification : ASTM E164, AWS D1.1/D1.1M
Calibration Function :
Straight Beam : distance, amplitude.
Angle Beam : index point, distance |
|
|
|
 |
| SC Sensitivity Calibration Block |
|
Specification : ASTM E164, AWS D1.1/D1.1M
Calibration Function :
Angle Beam : sound path angle (45˚, 60˚, 75˚), sensitivity |
|
|
| |
|
|
 |
| DS Distance/Sensitivity Calibration Block |
|
Specification : AWS D1.1/D1.1M
Calibration Function :
Straight Beam : distance, horizontal linearity, sensitivity. |
|
|
|
 |
| RC (AWS) Resolution Calibration Block |
|
Specification : AWS D1.1/D1.1M
Calibration Function :
Angle Beam : resolution (45˚, 60˚, 75˚). |
|
|
| |
|
|
 |
| IOW Beam Profie Block |
|
Specification : API RP 2X
Calibration Function :
Angle Beam : beam profile(45˚, 60˚, 75˚), probe angle. |
|
|
|
 |
| CSK-1A Calibration Block |
|
Specification : JB4730-2005
(Chinese Standard)
Calibration Function :
Straight Beam : sensitivity, distance, resolution.
Angle Beam : beam index, sound path angle, K value, front distance, distance time base, distance sensitivity curve. |
|
|
|
|
| |
|
|
| |
|
|
|
